Технология Shîrudo

Непревзойденная гибкость и простота соответствия нормативным требованиям без необходимости в принятии дополнительных мер

Какие стандарты регулируют безопасность F-газов?

Применяются два стандарта, регулирующие соблюдение правил безопасности в отношении хладагентов:

Воспламеняемость (1, 2L, 2, 3): подпадает под действие специального стандарта для тепловых насосов IEC60335-2-40 (ред. 6), поскольку он имеет приоритет над EN378:2016
Токсичность (А или В): подпадает под действие общего стандарта на хладагенты EN378:2016.

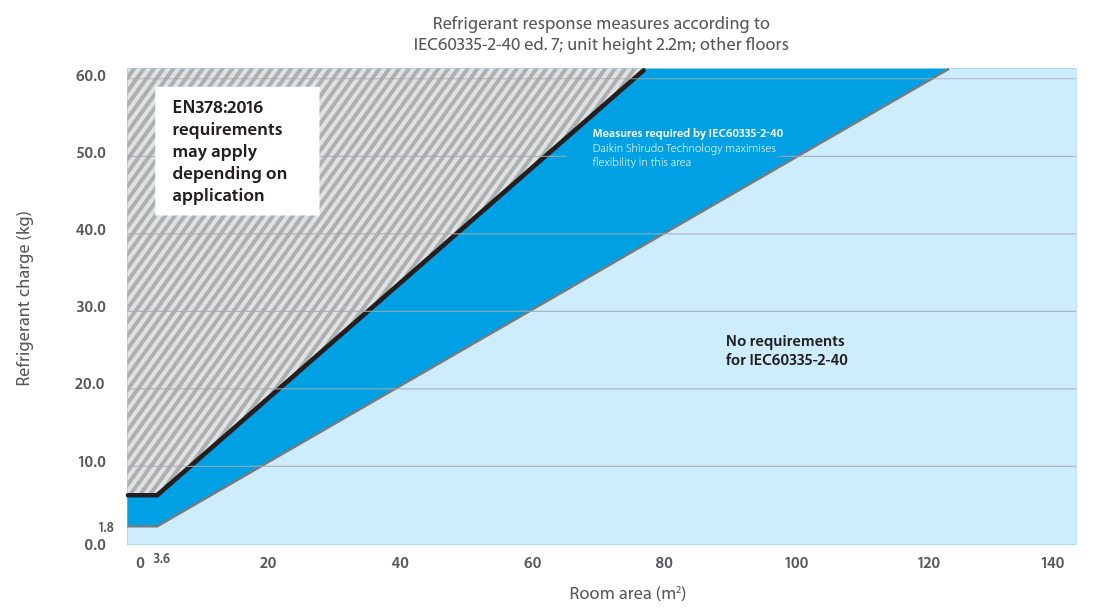

Ограничения по воспламеняемости хладагентов A2L более строгие, чем ограничения по токсичности, поэтому технология Shîrudo направлена на то, чтобы предложить максимально гибкие решения, соответствующие требованиями IEC60335-2-40 (ред. 6).

Уверенность и спокойствие

Благодаря технологии Shîrudo компания Daikin обеспечивает соответствие стандарту на продукты IEC60335-2-40 (ред. 6) для внутренних блоков. Благодаря устанавливаемым на заводе-изготовителе средствам контроля хладагента эти системы также являются самыми быстрыми и гибкими в проектировании и реализации решениями

Нет необходимости в сложных и трудоемких расчетах, даже для небольших помещений.

Для большей уверенности при проектировании любого коммерческого здания проверьте свой проект в нашем программном обеспечении Xpress с интеграцией поэтажных планов

Как работает технология Shîrudo

Технология Shîrudo означает установку средств контроля хладагента на заводе-изготовителе. Таким образом, система VRV 5 оснащена датчиками, запорными клапанами и сигнализацией, имеющими независимую сертификацию CB уполномоченным органом (SGS CEBEC).

Встроенные датчики для обнаружения утечки хладагента
Встроенная сигнализация
Встроенные запорные клапаны

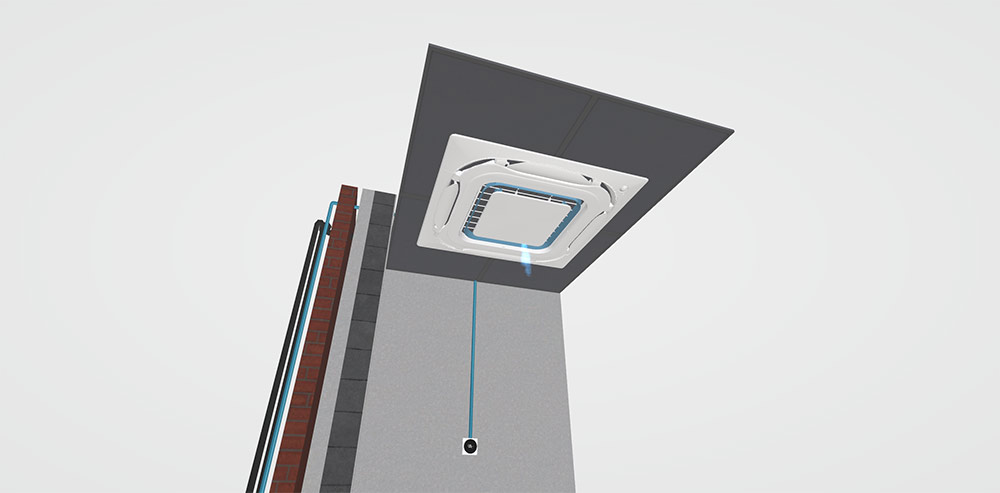

Встроенные датчики для обнаружения утечки хладагента

Встроен в каждый внутренний блок
Функция самодиагностики обнаруживает даже малейшую утечку хладагента
Автоматически активирует меры реагирования на утечку хладагента: сигнализацию и запорные клапаны

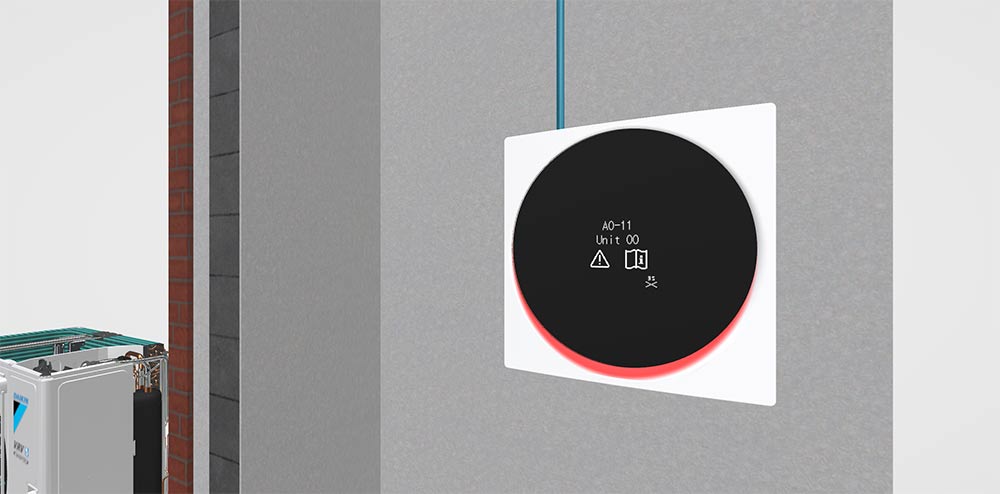

Встроенная сигнализация

Локальная визуальная и звуковая сигнализация, встроенная в проводной пульт дистанционного управления Madoka
Дополнительная сигнализация для лица, осуществляющего контроль, может быть предусмотрена посредством:
- Выполнения установки в пульте Madoka на объекте
- Входного сигнала, вызывающего срабатывание сигнализации иного производителя

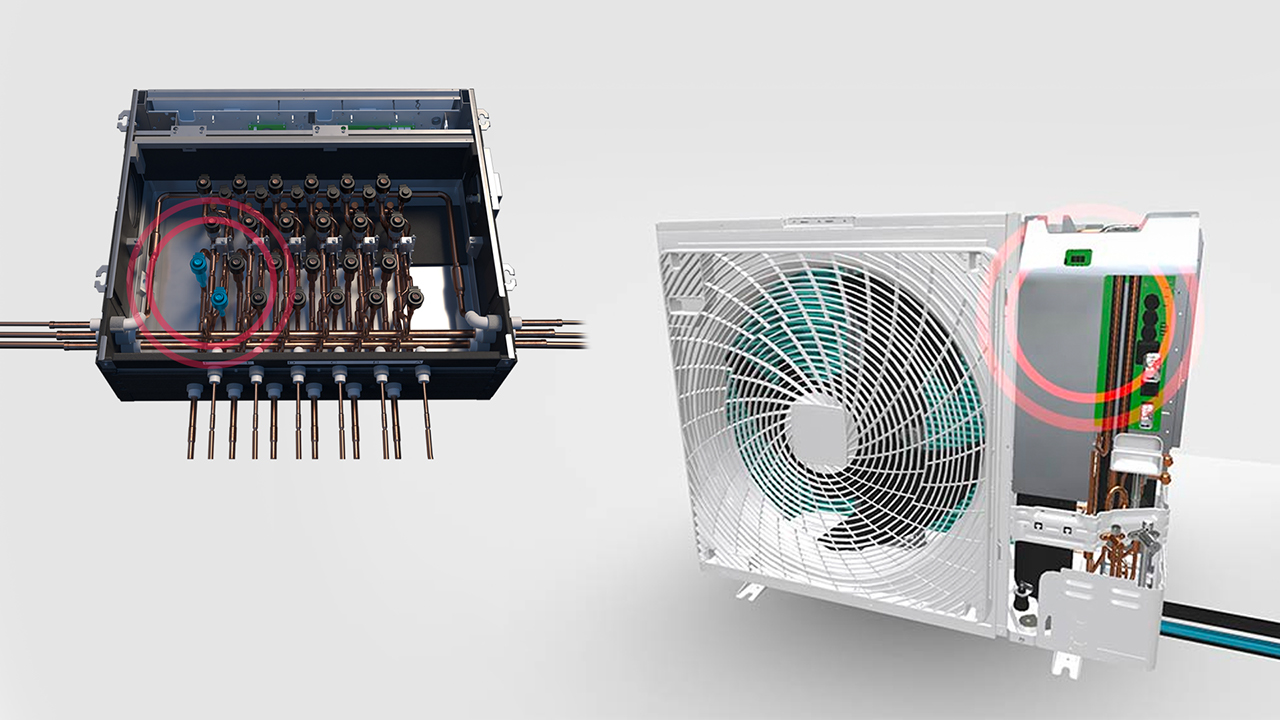

Иллюстрация встроенных запорных клапанов

Встроенные запорные клапаны

Система VRV 5 с рекуперацией теплоты

Запорные клапаны встроены в модуль BSSV
Клапаны части контура с хладагентом, в которой обнаружен дефект, закрываются, локализуя утечку
Остальные компоненты системы остаются в рабочем состоянии

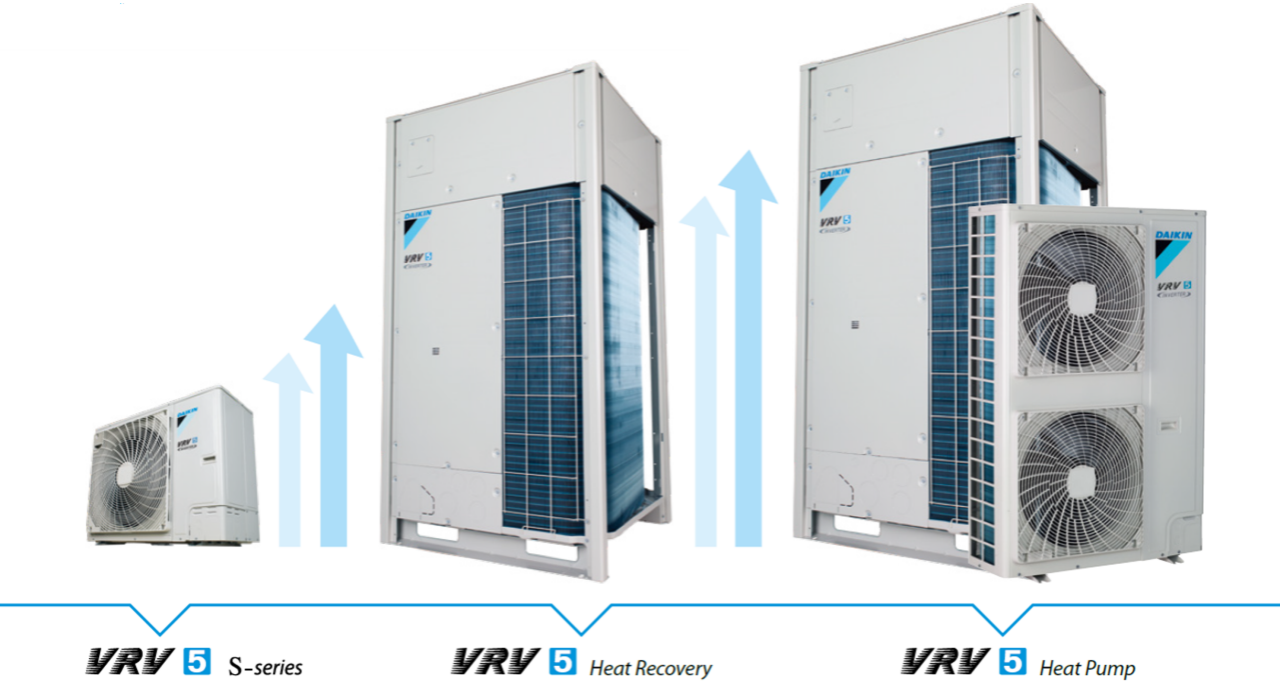

Серия VRV 5 S

Запорные клапаны встроены в наружный блок
Хладагент автоматически возвращается в наружный блок
По окончании сбора запорные клапаны закрываются, и хладагент безопасно удерживается внутри
