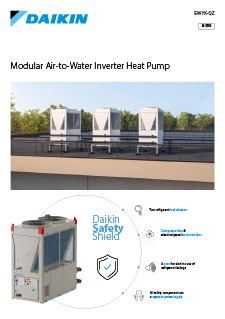

EWYK-QZ Product catalogue
PDF | 897.41KB
Создан для зданий, в которых предъявляются более высокие требования.
Daikin EWYK-QZ — модульный тепловой насос воздух-вода на R-290 с инверторным управлением, разработанный с возможностью масштабирования производительности от одного модуля 135 кВт до нескольких массивов с производительностью 2000 кВт.
Конструкция plug-and-play позволяет добавлять модули по мере развития проекта, устанавливая их рядом друг с другом или один над другим, что делает решение одинаково подходящим для новых установок, масштабных модернизаций и сложных промышленных условий.
Одна система, неограниченный потенциал.
Модульная система Plug & Play
Гибкая масштабируемость и модульная установка производительностью до 2000 кВт.
Система растет вместе с вашим проектом, позволяя постепенно добавлять модули в соответствии с планом строительства здания. Модули можно устанавливать рядом друг с другом или штабелировать для минимизации занимаемой площади, при этом в одной системе может быть до четырех массивов по четыре модуля и до 60 возможных конфигураций.

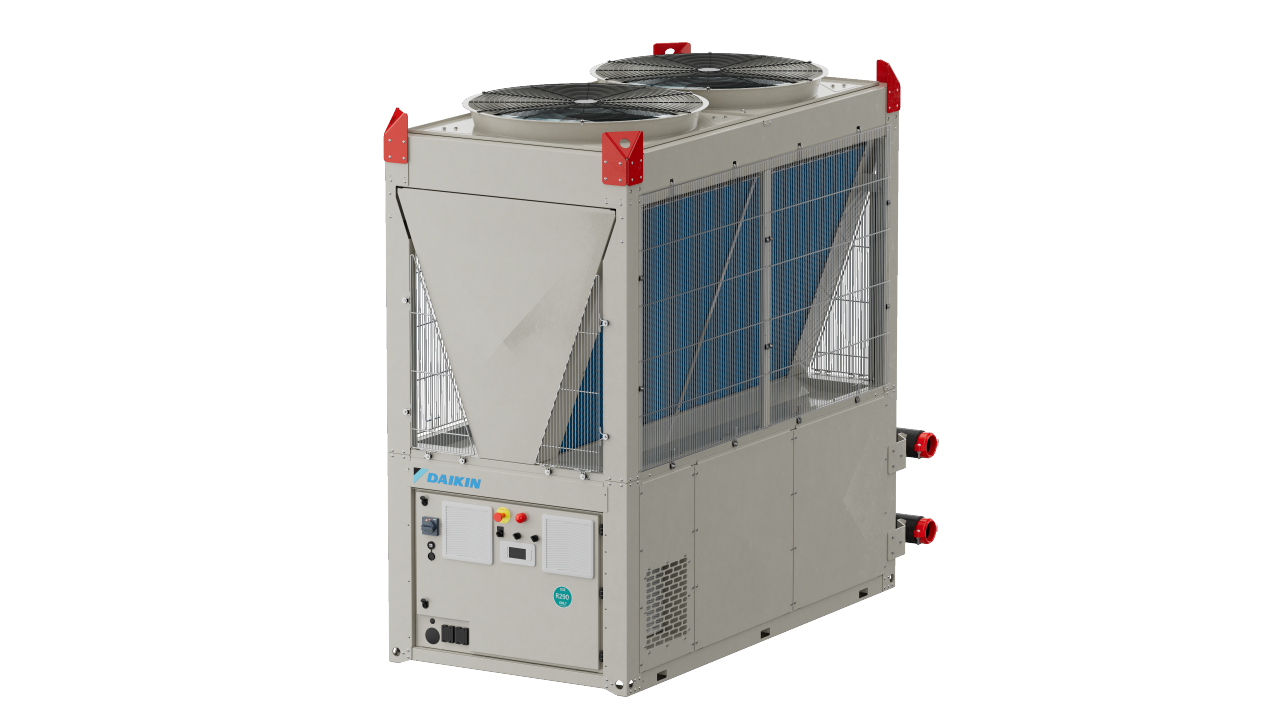

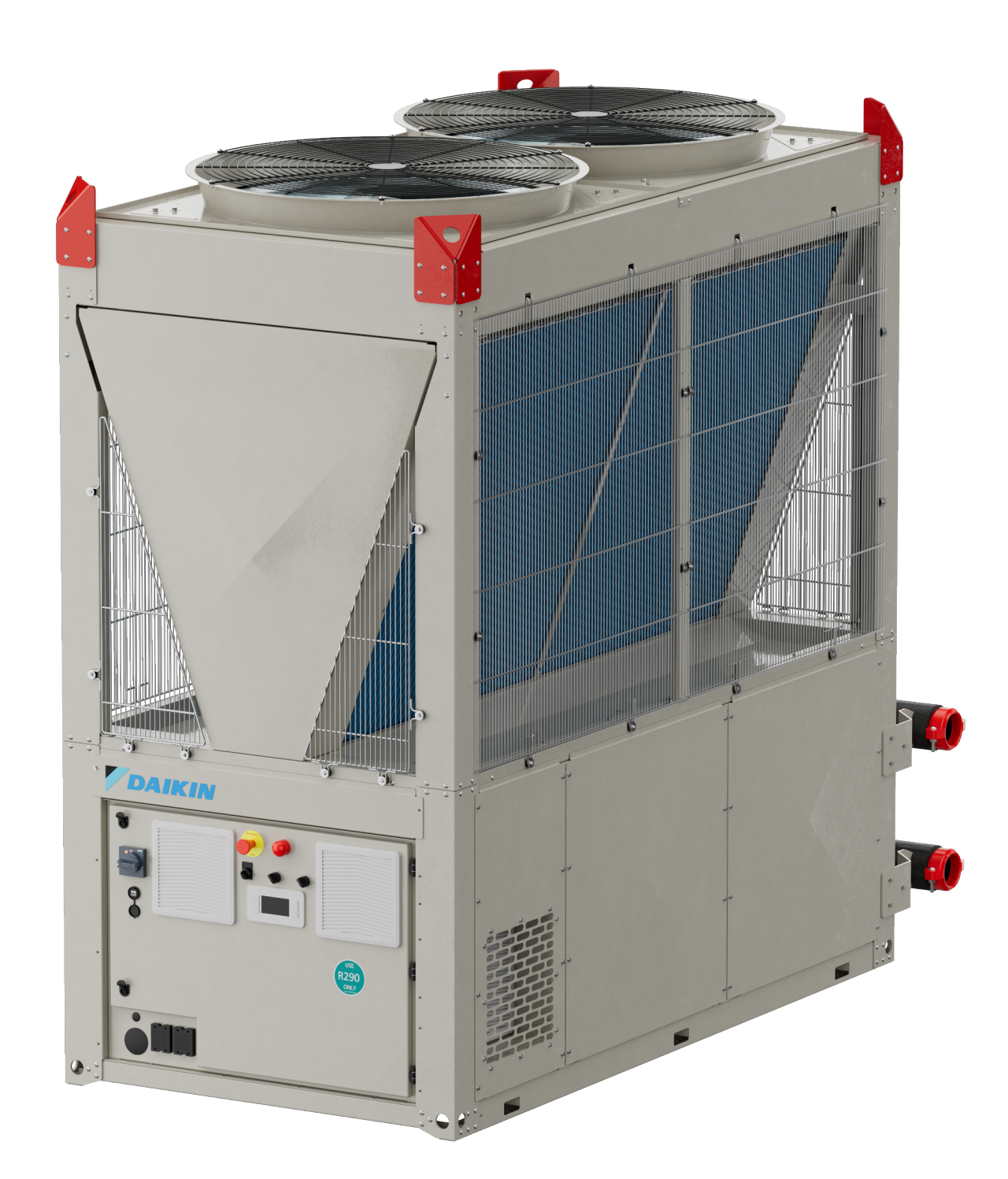

1 базовый модуль — до 135 кВт
2 базовых модуля — до 270 кВт

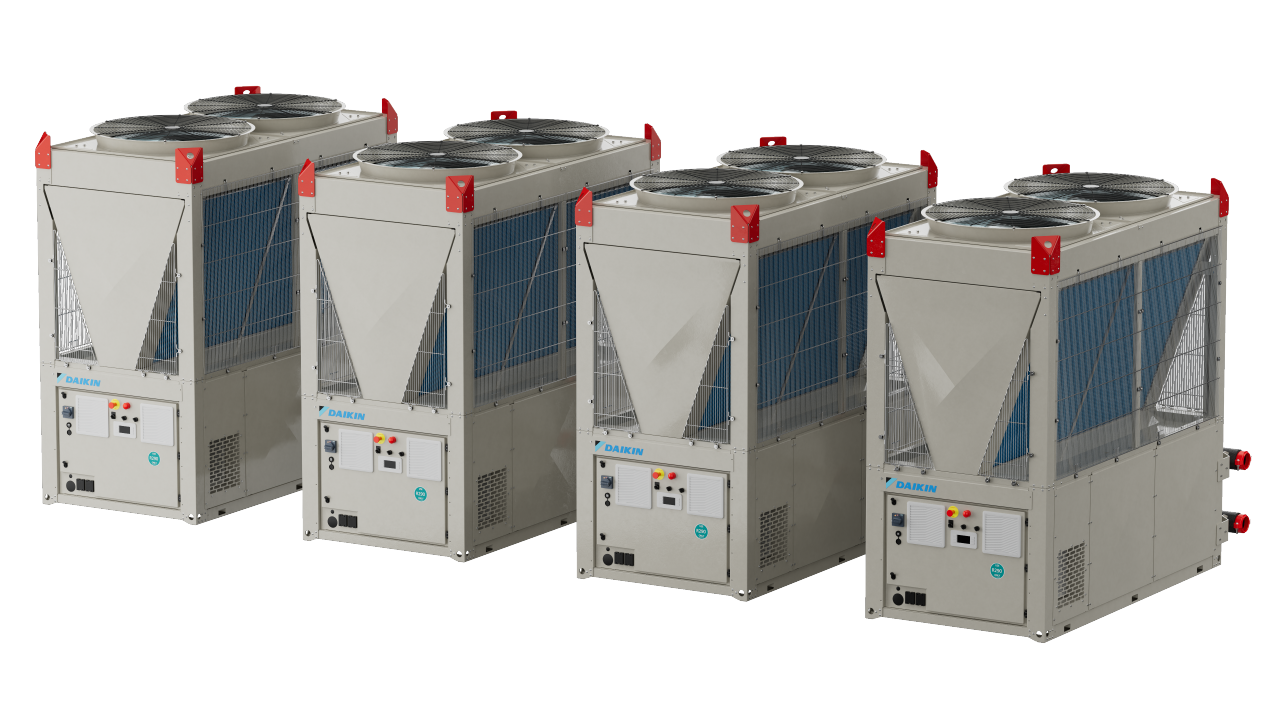

1 массив из 4 модулей — до 540 кВт

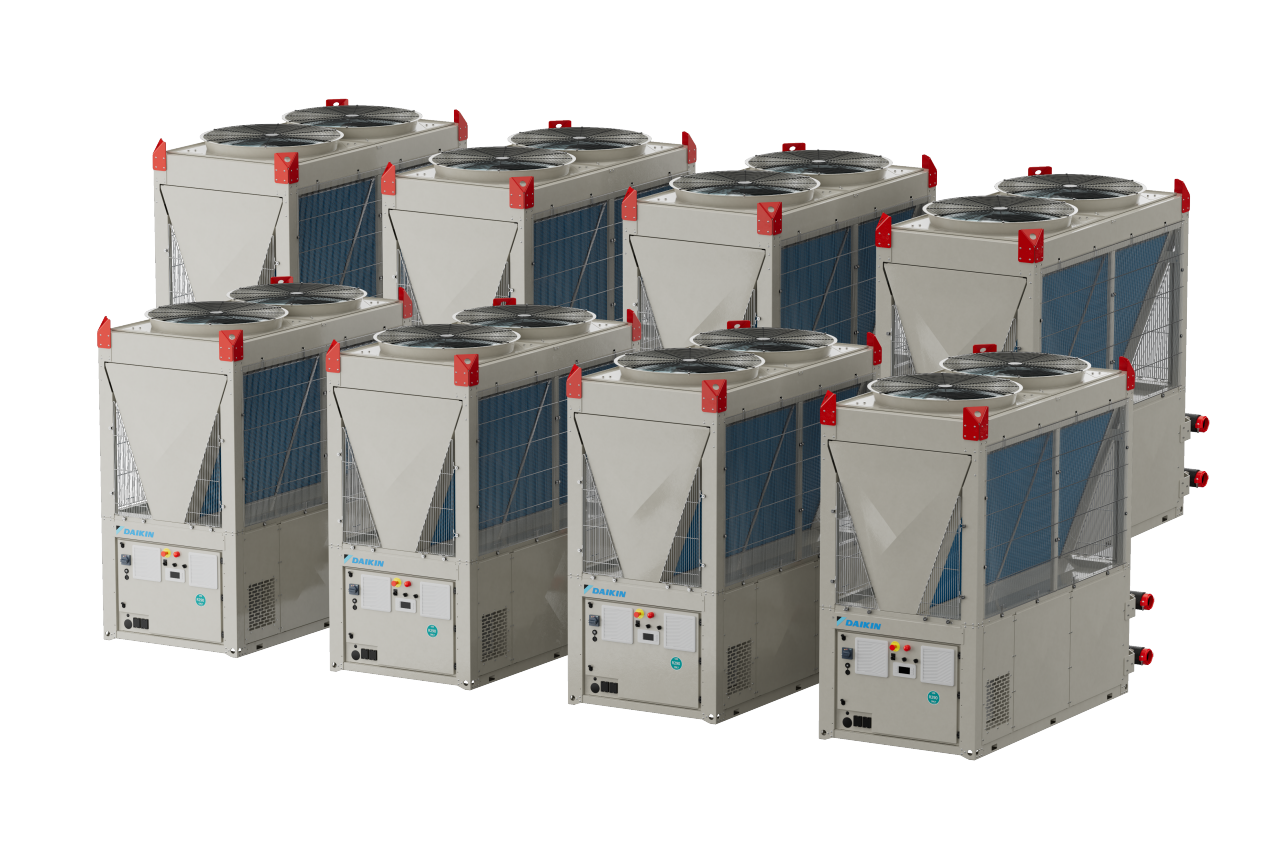

Массив 4х4 — до 2000 кВт
, управление осуществляется системой iCM.
Решение разработано для достижения максимальной производительности
Полностью инверторная технология
Спиральные компрессоры с частотно-регулируемым приводом и ЕС-вентиляторы с инверторным приводом адаптируются в режиме реального времени к изменениям нагрузки, обеспечивая исключительную эффективность при частичной нагрузке в любое время года.
Установка Plug & Play
Один силовой кабель обеспечивает питанием до четырех модулей. Комплект коллектора со всеми межблочными трубами может быть предварительно установлен на заводе-изготовителе, что еще больше сокращает время монтажа на объекте.
Высокотемпературная работа
Обеспечивает нагрев воды до 75°C даже при температуре наружного воздуха до −20°C, т. е. данное решение является прямой заменой котла для самых требовательных условий эксплуатации.
Природный хладагент
Хладагент R-290 (пропан) имеет потенциал глобального потепления всего 0,02. Это гарантирует соответствие требованиям законодательства в отношении F-газов в будущем и значительно снижает выбросы углекислого газа.
Опция насосного модуля
Специализированный насосный модуль с инверторным насосом и 18-литровым расширительным баком напрямую интегрируется в массив, образуя полностью автономную гидросистему.
Готовность к модернизации
Компактные штабельное размещение и возможность добавления модулей делают EWYK-QZ идеальным решением для проектов с ограниченным пространством и необходимостью поэтапного повышения производительности.
Широкий рабочий диапазон
Бескомпромиссное функционирование.
Обеспечивая надежное отопление и охлаждение в широком рабочем диапазоне с температурой воды до 75°C, оборудование является идеальной заменой котла в жилых домах, гостиницах и на промышленных предприятиях.
| Мин. | Макс. | |
| Нагрев воды | 20°C | 75°C |
| Охлажденная вода | -15°C | 18°C |
| Температура наружного воздуха | -20°C | 46°C |
Daikin Safety Shield
Безопасность заложена в каждый компонент
- Два детектора утечки хладагента охватывают как компрессорный блок, так и электрическую панель.
- Вытяжные вентиляторы, сертифицированные по стандарту ATEX, поддерживают избыточное давление и устраняют любые утечки из обоих корпусов.
- Звуковая и визуальная сигнализация срабатывает немедленно при получении сигнала от датчиков утечек для быстрого реагирования в чрезвычайных ситуациях.
- Независимый источник питания. Все устройства безопасности работают от отдельной цепи, не связанной с основным источником питания.
- Коллектор предохранительных клапанов выводит хладагент за пределы компрессорного блока в случае повышения давления до слишком высокого значения.
Подход Daikin к обеспечению безопасности охватывает полный жизненный цикл продукта — от производства и хранения до транспортировки, установки, технического обслуживания и утилизации — неизменно обеспечивая партнерам и конечным пользователям безопасную среду.
Интеллектуальная система управления холодильной машиной Intelligent Chiller Manager
1. Оптимизация всей установки
Координация работы всех модулей в режиме отопления или охлаждения, гарантирующая высокую эффективность и надежную работу независимо от размера или конфигурации установки.
2. Расширенная архитектура
Управление градирнями и коллекторными насосными системами для установок как с воздушным, так и с водяным охлаждением с использованием одного интерфейса.
3. Снижение эксплуатационных затрат
Минимизируя энергопотребление и механические нагрузки, iCM увеличивает срок службы системы и обеспечивает ощутимое повышение эффективности на протяжении всего срока эксплуатации оборудования.
Технические характеристики — EWYK-QZ
EWYK135QZXSA2
| Параметр | Значение |
Теплопроизводительность [H1] — 40/45°C, 7°C OAT (кВт) | 135 |
COP [H1] (кВт/кВт) | 3,3 |
SCOP Низкотемпературный / Среднетемпературный (кВт/кВт) | 4,2 / 3,2 |
Холодопроизводительность [C1] — 12/7°C, 35°C OAT (кВт) | 128 |
EER [C1] / SEER (кВт/кВт) | 2,6 / 4,8 |
Уровень звуковой мощности (дБ(A)) | 79,5 |
Размеры (Д х Ш х В) (мм) | 2382 Ч 1207 Ч 2653 |
Заправка хладагента (кг) | 6,6 |
Тип компрессора | 2× спиральный с VFD |
| Электропитание | 400 В / 3-ф / 50 Гц |
Величина массива
1 модуль
135 кВт
отопление / 128 кВт охлаждение
2 модуля
270 кВт
отопление / 256 кВт охлаждение
3 модуля
405 кВт
отопление / 384 кВт охлаждение
4 модуля
540 кВт
отопление / 512 кВт охлаждение
Ориентированная на будущее конструкция
Хладагент R-290 является одним из наиболее экологически безопасных хладагентов на рынке. Благодаря сочетанию полностью инверторной технологии и интеграции с интеллектуальными сетями smart grid EWYK-QZ поддерживает стандарты экологичного строительства и соответствует новейшим европейским нормам.
Решение для экологичных зданий
Соответствие BREEAM
Соответствие LEED
Полностью соответствует новейшим требованиям в отношении F-газов
Основные экологические и эксплуатационные показатели
ПГП 0,02 — потенциал глобального потепления
SCOP 4,2 — высокая сезонная эффективность (низкая температура)
75°C — максимальная температура нагреваемой воды
−20°C — минимальная температура наружного воздуха в режиме отопления
Подробнее
Одна система.
Неограниченный потенциал.
Обратитесь к специалисту Daikin, чтобы подобрать оптимальную конфигурацию для вашего проекта.
